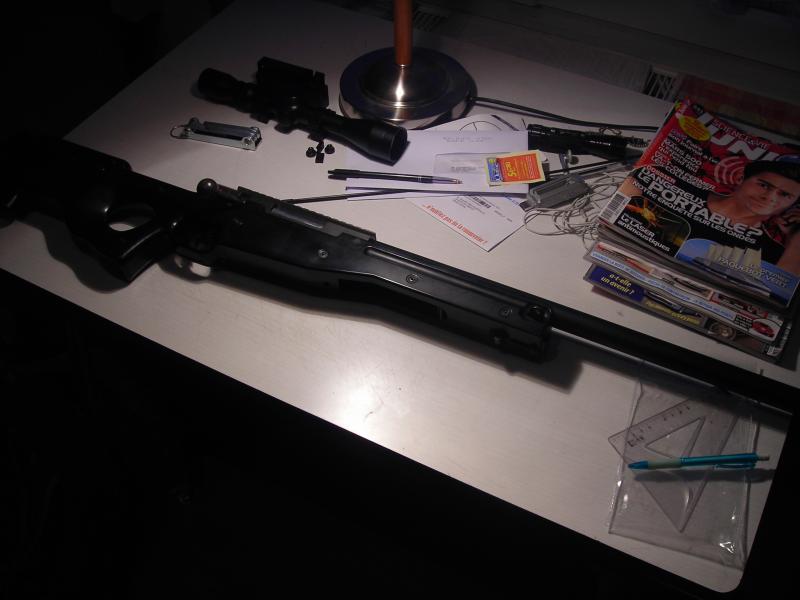

Avant tout, il faut préparer un plan de travail. Comme d'hab, il faut choisir une surface plate et horizontale, avec :
- du tissu propre pour stocker la visserie
- des clés BTR
- des tournevis plats et cruciformes.

On commence en prenant le bolt, et on lui retire lunette et chargeur.

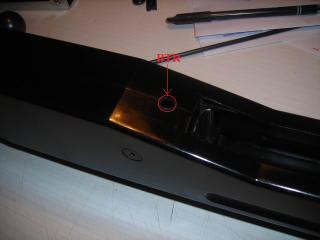

Ensuite, on dévisse les deux vis BTR dans le dessous du fût :

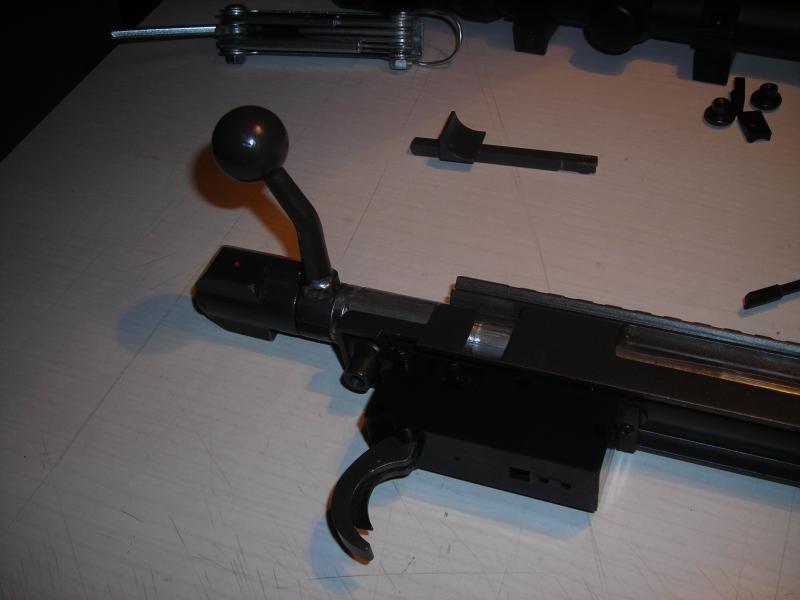

On se retrouve alors avec d'un côté le canon assemblé au receiver, et de l'autre la crosse :



NB : la réplique est livrée ainsi dans son carton. De même, les vis sont assemblées dans la crosse, j'entends par là qu'elles ne se retirent de la crosse que si on la sépare en deux morceaux. C'est un bon point car cela réduit fortement le risque de les perdre.

Bon passons à la suite ....

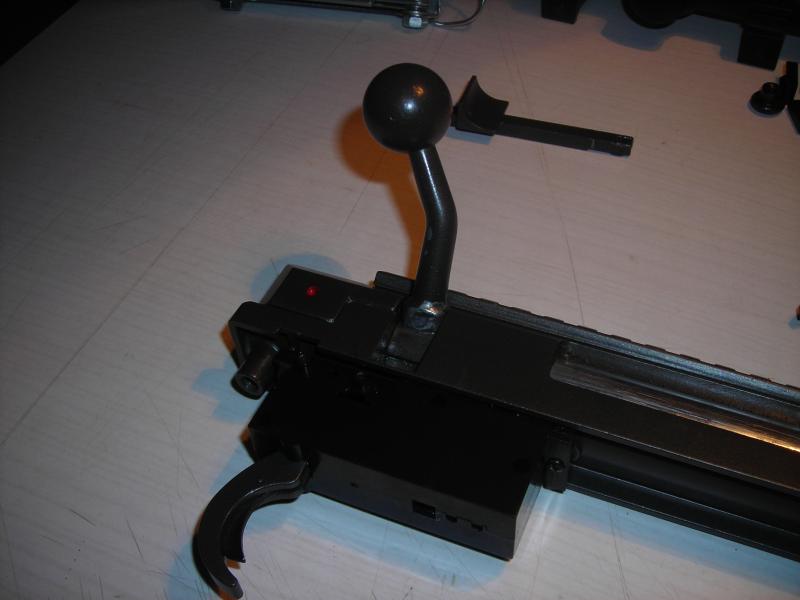

On va retirer le cylindre du receiver. Pour cela, on retire la spring guide stopper, on lève le levier d'armement, on tire en arrière et ça sort tout seul.











Comme chez tous les bolt, le cylindre renferme la spring guide, le ressort et le piston. Quand je couperai le ressort, je mettrais des photos plus détaillées pour ceux qui voudront faire la même chose sur le leur.

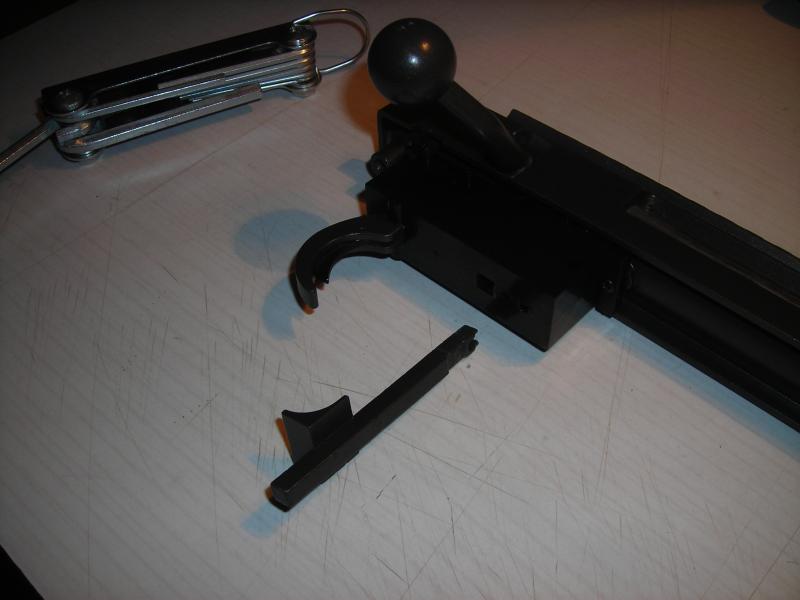

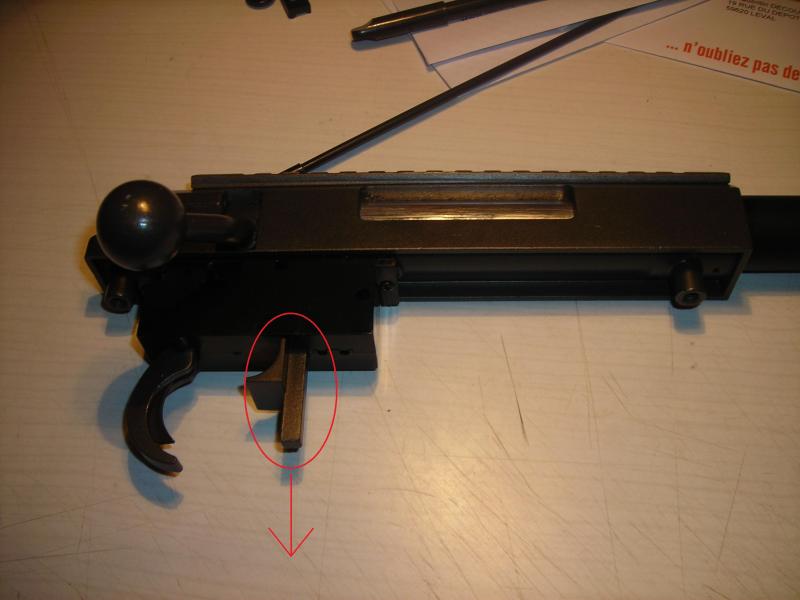

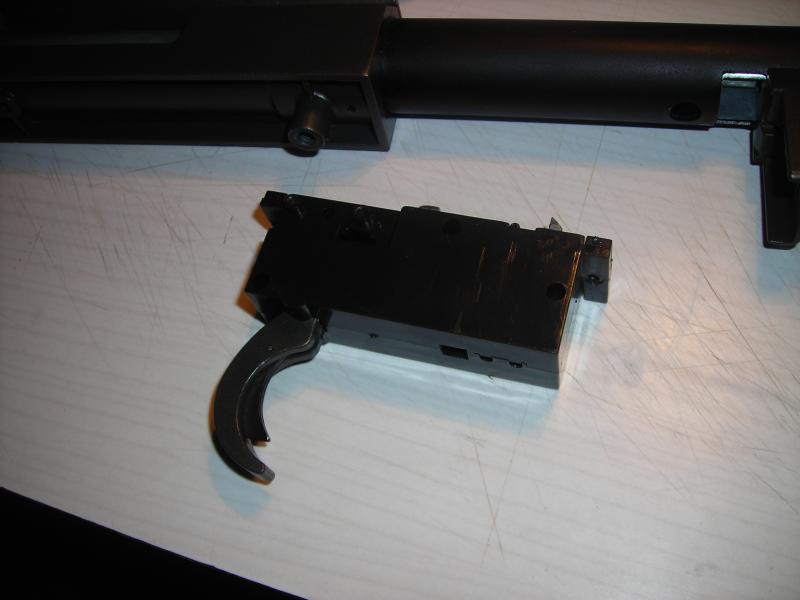

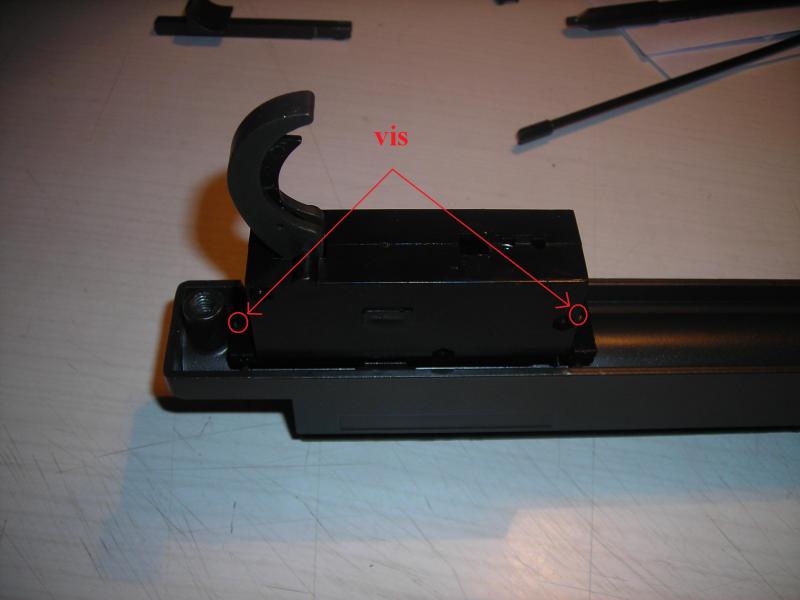

Maintenant, passons à la suite : le démontage du bloc détente. Pour cela, on retire les deux vis qui le maintiennent au receiver.





Le démontage du bloc détente viendra plus tard. Normalement, les pièces internes sont renforcées, donc capable de subir les fortes puissances.

NB : la coque du bloc est en plastique et semble fragile. Bien qu'intacte jusqu'ici, il n'est pas rare de voir des cas de bloc cassé sur sniperland. On aura donc le choix : le changer par un renforcé, mettre un kit zero trigger ou ... faire un bloc soi-même suivant un tuto disponible sur sniperland.

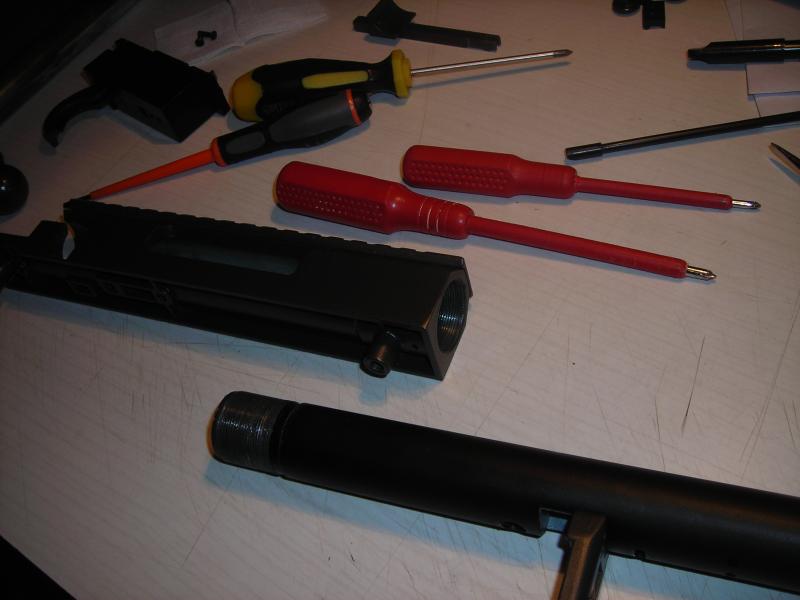

Pour la suite, on va séparer le canon externe du receiver, afin de pouvoir accéder au canon interne et au hop up.

Le canon est simplement vissé au receiver, pour le retirer il suffit donc de le dévisser.

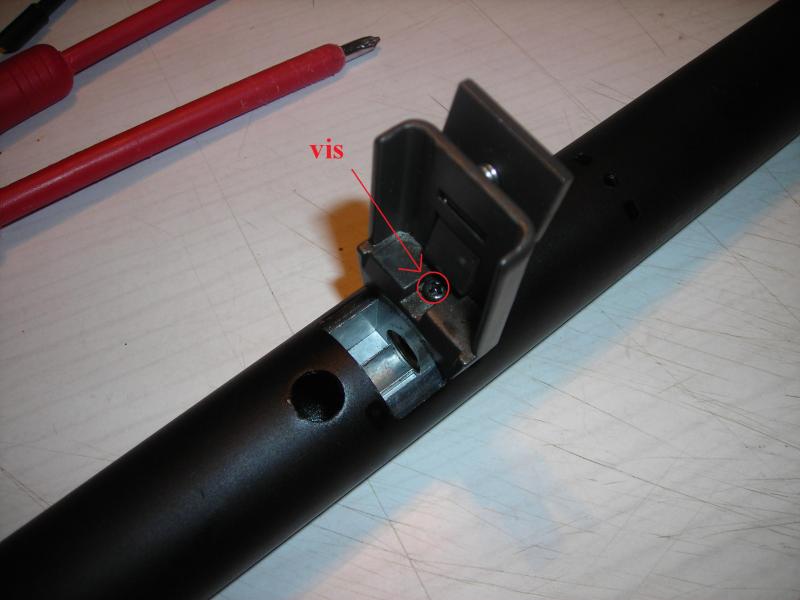

Maintenant, on va retirer le système qui bloque le chargeur en place. Pour cela, on va juste dévisser la petite vis, puis on retirera ce "morceau" du bolt.



A partir de là, on retire le canon interne et le bloc hop up en les faisant coulisser en arrière.



On se retrouve alors avec le bloc hop up assemblé au canon interne.

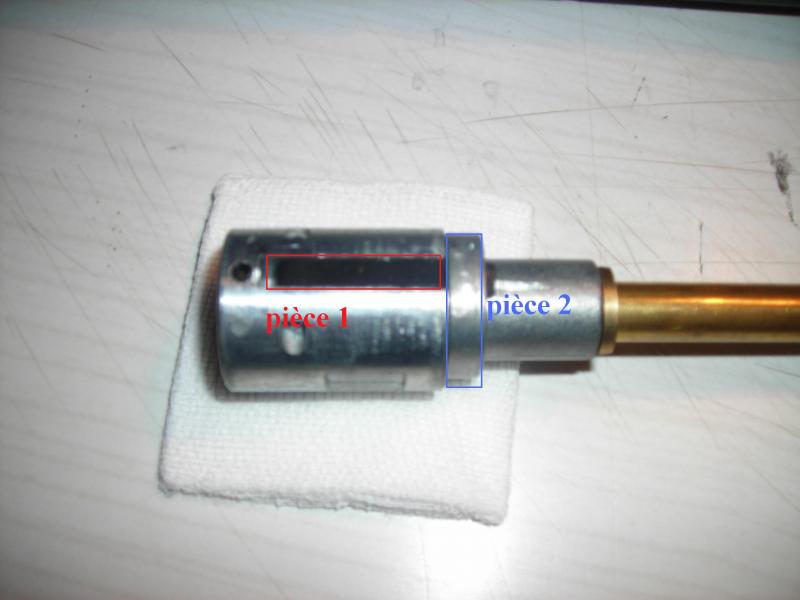

La pièce n°1 vient faire pression sur le joint hop up, et la seconde sert à augmenter ou réduire cette pression. Il s'agit en fait d'un anneau : sur sa partie inférieure, il y a un pas de vis et une vis (absente sur le mien) qui sert au réglage. Plus on vis, plus l'anneau descend, et plus le joint est serré.

Sur la photo suivante, on voit bien la pièce en noire qui fait pression sur le joint, et on voit mieux le pas de vis de l'anneau de réglage du hop up.

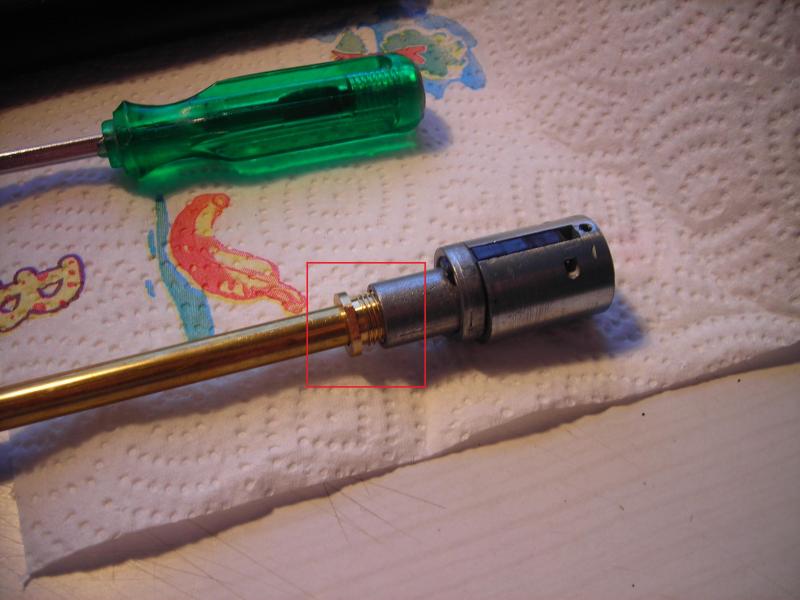

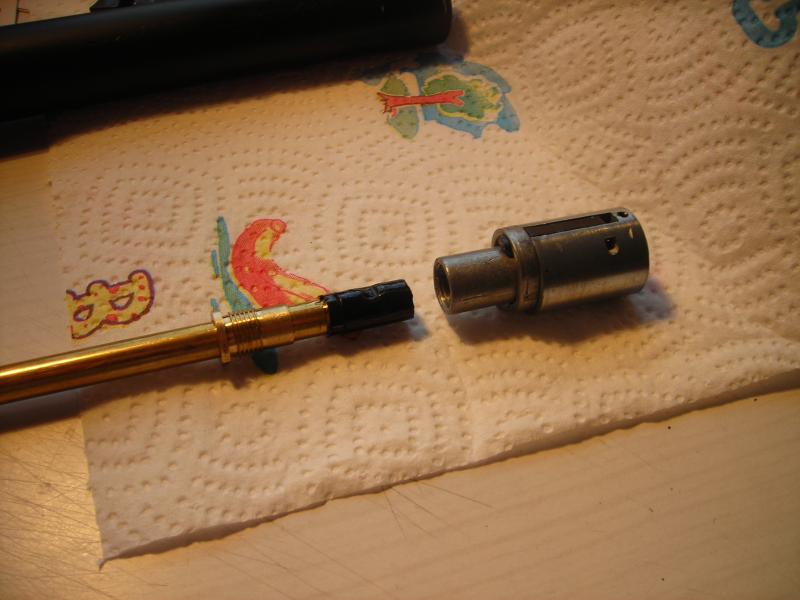

Maintenant, il reste à retirer le canon du bloc hop up. Pour cela, on dévisse la pièce dorée qui se trouve contre le bloc.



Une fois que la pièce est suffisement dévissée, on tire le canon hors du bloc.

NB : surtout, pensez à désserrer totalement le hop up avant de retirer le canon interne.



Là, on constate que toutes ces pièces sont propres au L-96 type Maruzen. Pour mettre un canon d'AEG standard, et donc un joint hop up d'AEG standard, il faudra mettre un bloc hop up PDI ou Hexagon.


Dernière édition par l'ours le Mar 22 Déc - 23:34, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Sam 17 Oct - 10:32

et bien comme d'hab., tu nous à fait un jolie tuto bien utile!
merci à toi
Revenir en haut Aller en bas
l'ours
Special Force
Special Force
avatar

Nombre de messages : 2845
Age : 30
Localisation : Leval
Date d'inscription : 27/11/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Dim 25 Oct - 18:07

Allez aujourd'hui, j'ai downgradé ce beau jouet, donc petite mise à jour.

Ce qu'il faut pour le downgrade :
- une pince
- une pince très coupante pour le ressort, un coupe-boulons c'est encore mieux
- du tissu propre

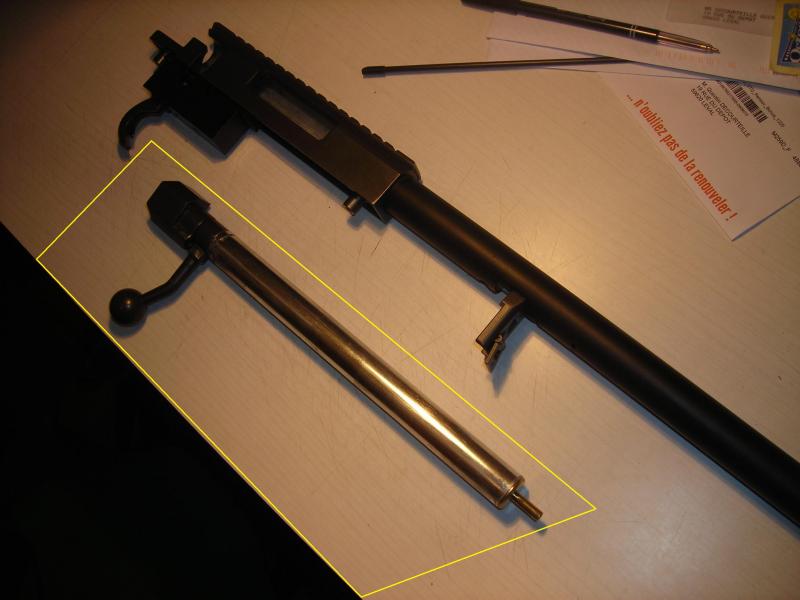

Pour commencer, on prend cette partie du bolt :



Pour l'ouvrir et en extraire le ressort, il faut dévisser la tête du cylindre.

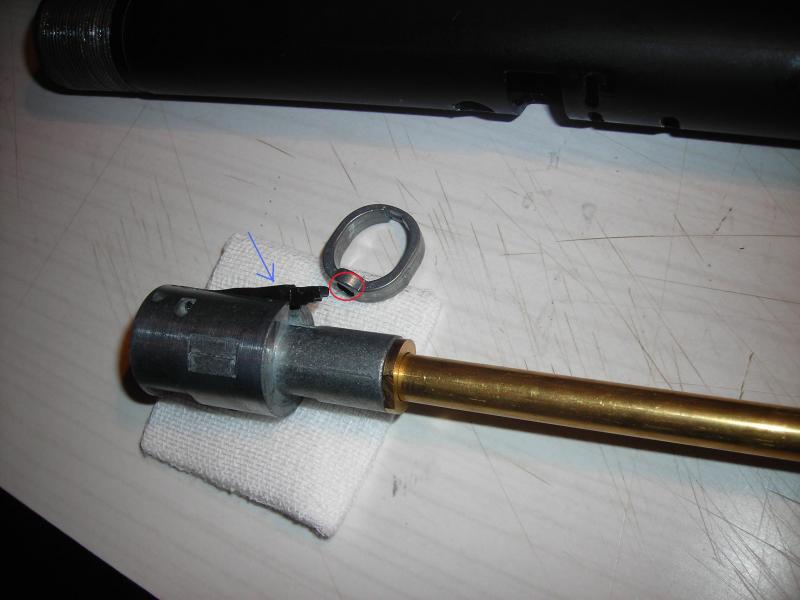

Pour cela, on met du tissu autour (j'ai pris de la compresse stérile), puis on serre la tête avec une pince et on dévisse. Attention à bien serrer au niveau du "nozzle".

Normalement ça vient tout seul.

Quand on arrive à la fin, il faut y aller doucement : on sent le piston qui a envie de sortir.

Voilà à quoi ressemble la scène :

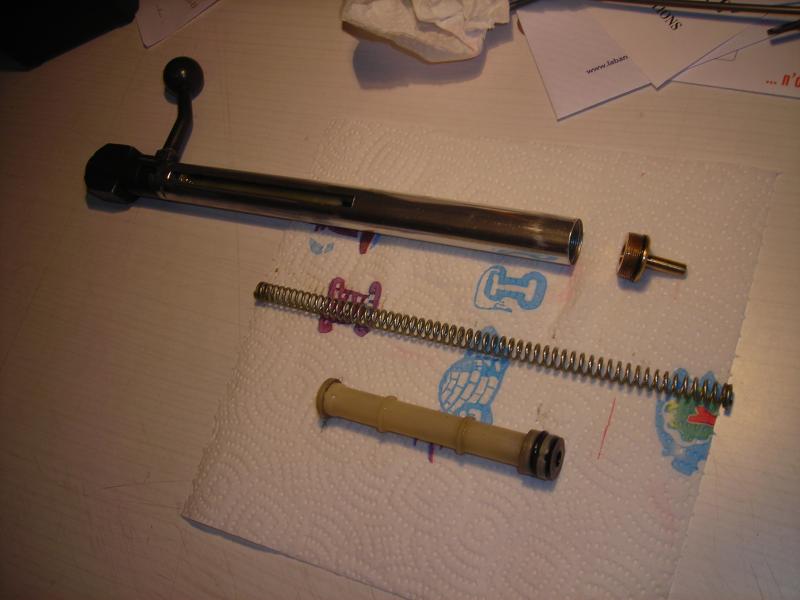

On retire donc le piston, puis le ressort, et on obtient donc ceci :



Là, j'ai pris le ressort et coupé un morceau de 3cm avec un coupe-boulons. Sur le coup j'ai eu peur que ce soit trop.

Au moment de le remettre, premier soulagement : il est encore assez long pour pousser le piston contre la tête de cylindre.

Enfin, j'ai conclu en remontant le tout et en faisant un passage chrony à la 0.25g.

Verdit :
- 377fps
- 380fps

En 0.20g, ça doit faire entre 420 et 430fps.

J'ai pas approfondi en faisant plus de tirs, mais c'est déjà mieux qu'avant. Pour info, je rappelle qu'il tapait à 470fps en 0.20g, avec un hop-up à 0 et un canon sale.

Mais bon, si je veux mettre un meilleur canon, je vais sûrement devoir couper encore un morceau ....

Affaire à suivre Wink


Dernière édition par lOurs le Dim 25 Oct - 23:08, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jimilafleur( Admin )
Admin
avatar

Nombre de messages : 1458
Age : 35
Localisation : Feignies
Date d'inscription : 01/03/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Dim 25 Oct - 22:14

au final nickel la puissance ! tu reste sous la limite des 450.. nickel !

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://vwchteam.superforum.fr/forum.htm
l'ours
Special Force
Special Force
avatar

Nombre de messages : 2845
Age : 30
Localisation : Leval
Date d'inscription : 27/11/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Dim 25 Oct - 22:19

Ouais, mais je trouve ça encore un peu juste : entre 420 et 430, avec un canon de précision, je risque de repasser la barre des 450fps .... Mais pour ça on verra le moment venu.

Du coup j'avais recoupé 1 cm, et la puissance a pas beaucoup baissé. Maintenant reste à remettre une vis de réglage pour le hop up, aucune de celles que je t'ai prises n'est à la bonne taille Laughing

Par contre, j'ai gagné en souplesse d'armement et en furtivité Very Happy

Au passage, canon, joint et bloc hop up sont spécifiques, j'ai démonter tout ça donc j'édite mon premier post dans la soirée ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lolooneill
Sergent
Sergent
avatar

Nombre de messages : 246
Date d'inscription : 09/03/2009

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Dim 25 Oct - 22:40

470?
Bigre, je comprends mieux pourquoi j'en ai vu un passer à 499 fps d'origine. Testé à la bille Tanio Koba.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'ours
Special Force
Special Force
avatar

Nombre de messages : 2845
Age : 30
Localisation : Leval
Date d'inscription : 27/11/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Dim 25 Oct - 22:46

Et en plus, les 470fps c'est une moyenne en 0.20g, configuration d'origine et hop up à zéro. Le dernier test donnait ça :
- 469
- 475
- 472

Sachant que le hop up d'origine est pourri, le canon était crade, etc ....

A mon avis, il devait taper encore un peu plus d'origine. Le pire, c'est son prix : combien de fois j'ai vu des noobs se prendre pour des pros du snipe avec ce modèle Evil or Very Mad
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lolooneill
Sergent
Sergent
avatar

Nombre de messages : 246
Date d'inscription : 09/03/2009

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Lun 26 Oct - 0:02

Le modèle que j'ai en shop fait 420 fps en sortie de boîte.
Pour dire, même les fournisseurs qu'on maudit ont été plus raisonnables.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'ours
Special Force
Special Force
avatar

Nombre de messages : 2845
Age : 30
Localisation : Leval
Date d'inscription : 27/11/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Lun 26 Oct - 0:04

C'est nickel 420 pour du snipe je trouve, pas besoin d'aller titiller les 450.

Quand tu parles du modèle en shop, tu parles d'un cheap vendu tel quel ou modifié ? Sachant qu'avec le cheap en sortie de boite, on a souvent des surprises ...

Pour info, celui que j'ai vient de RSOV à l'origine.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
lolooneill
Sergent
Sergent
avatar

Nombre de messages : 246
Date d'inscription : 09/03/2009

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Lun 26 Oct - 1:29

Voici le modèle que je vends.

http://www.dna-airsoft.com/catalogue-fiche-140700.html

La puissance que j'ai annoncée est celle qu'on a obtenu en sortie de boîte sur les deux modèles qui m'ont été livrés. Je n'ai rien modifié dessus.

Comme l'indique le site, c'est estampillé Swiss Arms.
Je ne sais pas exactement ce qu'il en est des histoires de repackage, mais je constate juste qu'il est en règle avec les limites habituelles.
Pour ne pas faire de hs, ceux qui veulent plus d'infos sur les repacks et autres, qu'ils me glissent un peu ou passent au shop Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'ours
Special Force
Special Force
avatar

Nombre de messages : 2845
Age : 30
Localisation : Leval
Date d'inscription : 27/11/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Lun 26 Oct - 23:25

Ok merci des précisions, et tant mieux s'il est en règle avec les limites habituelles. Et même un peu en-dessous, parce que ça laisse 30fps de marge Very Happy

En même temps, 450fps c'est quasi 2 joules. Encore 14fps et on passe cette barre, dépassant ainsi la catégorie "airsoft".

EDIT :
Citation :
Pour dire, même les fournisseurs qu'on maudit ont été plus raisonnables.

J'ai mieux compris ce message en voyant l'appelation "swiss arms" Arrow
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
l'ours
Special Force
Special Force
avatar

Nombre de messages : 2845
Age : 30
Localisation : Leval
Date d'inscription : 27/11/2007

MessageSujet: Re: [TUTO] Démonter son L-96 WELL   Jeu 17 Déc - 1:50

Bon allez, aujourd'hui on passe au bloc détente Arrow

Pour cela, il faut se référer à mon premier post. On retire le bloc détente du receiver, on retire les trois vis qui maintiennent le bloc fermé, on l'ouvre et on obtient ça :



Nous avons donc, de gauche à droite :
- la détente (trigger)
- la barre horizontale (trigger sear)
- la pièce qui retient le piston (piston sear)

Le fonctionnement est super simple. Lorsque l'on presse la détente, celle-ci soulève l'arrière de la trigger sear. Par conséquent, l'avant de la trigger sear s'abaisse. L'avant de la trigger sear retenant le piston, cette action a pour but de libérer le piston sear. N'étant plus retenu, il libère le piston, et le tir se produit.

Si quelqu'un a des questions sur mon tuto, qu'il n'hésite pas, sachant que je n'ai pas énormément creusé le sujet et que je n'ai testé ni upgrade ni amélioration (de toute façon je préfère les VSR Razz).
